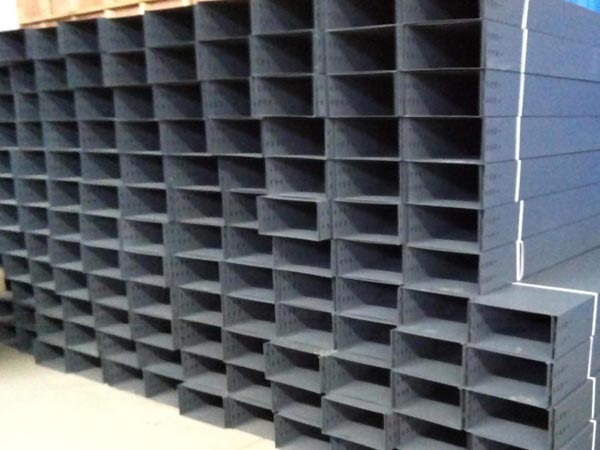

濟南橋架是一種與線纜緊密相關的東西，它不是用在橋上的東西，是將線纜“拖住”，起到一種橋梁的作用。電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設，也可以附設在各種建筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架。

　　一、濟南橋架型式及品種的選擇

　　1、需屏蔽電器干擾的電纜網路或有防護外部(如：有腐蝕液體，易燃粉塵等環境)影響的要求時，應選用(FB)類槽式復合型防腐屏蔽電纜橋架(帶蓋)

　　2、強腐蝕性環境應采用(F)類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

　　3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

　　4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

　　5、大跨距(>3m)要選用復合型橋架(FB)。

　　6、戶外要選用復合環氧樹脂橋架(F)。

　　二、規格選擇

　　1、橋架的寬度和高度就按下表選擇，并應符合電纜填充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。

　　2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

　　3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

　　4、橋架橫截面積的選擇見表

　　三、支、吊架的配置

　　1、戶內支、吊短跨距一般采取1.5-3m。戶外立柱中跨距一般采取6m。

　　2、非直線段的支、吊架配置就遵循以下原則。當橋架寬度<300mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架。當橋架寬度>300mm時，除符合下述條件外，在非直線段中部還應增設一個支、吊架。

　　3、橋架多層設置時層間距為200，250，300，350mm。

　　4、橋架直線段每隔50m應予留伸縮縫20-30mm(金屬橋架)。

　　四、防火

　　要求橋架防火的區段，應該采用鋼制或不燃、阻燃材料。我公司生產的BJⅢ系列電纜橋架均為防火橋架。

　　五、接地

　　1、橋架系統應具有可靠的電氣連接并接地(只對金屬橋架)。

　　2、當允許利用橋架系統構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.00033歐姆，接地孔應清除絕緣涂層。在1KV及以下中性點直接接地系統中，受電設備的接地與系統中性線接地相連。裝有處動切斷供電裝軒時，橋架的級長方向金屬橫截面積應不小于規定值。

　　3、沿橋架全長另敷設接地干線時，每段(包括非直線段)橋架應至少有一點與接地干線可靠連接。

　　4、對于振動場所，在接地部位的連接處應裝置彈簧圈。

　　六、橋架系統設計內容

　　橋架系統工程設計應與土建、工藝以及有關專業密切相配合以確定比較好的布置位置，其設計內容可含有：

　　1、橋架系統的有關剖面圖。

　　2、橋架系統的平面布置圖。

　　3、橋架系統所需直線段、彎通、支、吊架規格和數量的明細表以及必要的說明。

　　4、有特殊要求的非標件技術說明或示意圖。

　　七、設計要求

　　1、橋架系統的路徑平面布置圖;

　　2、橋架系統的有關斷面圖。

　　3、橋架系統所用防腐材質及所需直通、彎通、支(吊)架等的規格和數量明細表以及必要的說明，連接板及螺絲、防護帽按以上要求由生產廠家配齊。

　　4、有特殊要求的非標準技術說明或示圖。

　　5、在預算有限的范圍內，設計需要符合要求。

　　以上就是我們為大家介紹的有關濟南橋架的相關知識，現在大家知道如何進行設計了嗎?整個過程除了型式、品種及規格的選擇外，還要注意橋架系統設計的相關內容、設計要求，因此大家在設計、使用的時候要注意有關它的相關問題，把失誤率降低，如果您對我們的橋架產品感興趣，可以及時與我們聯系。
