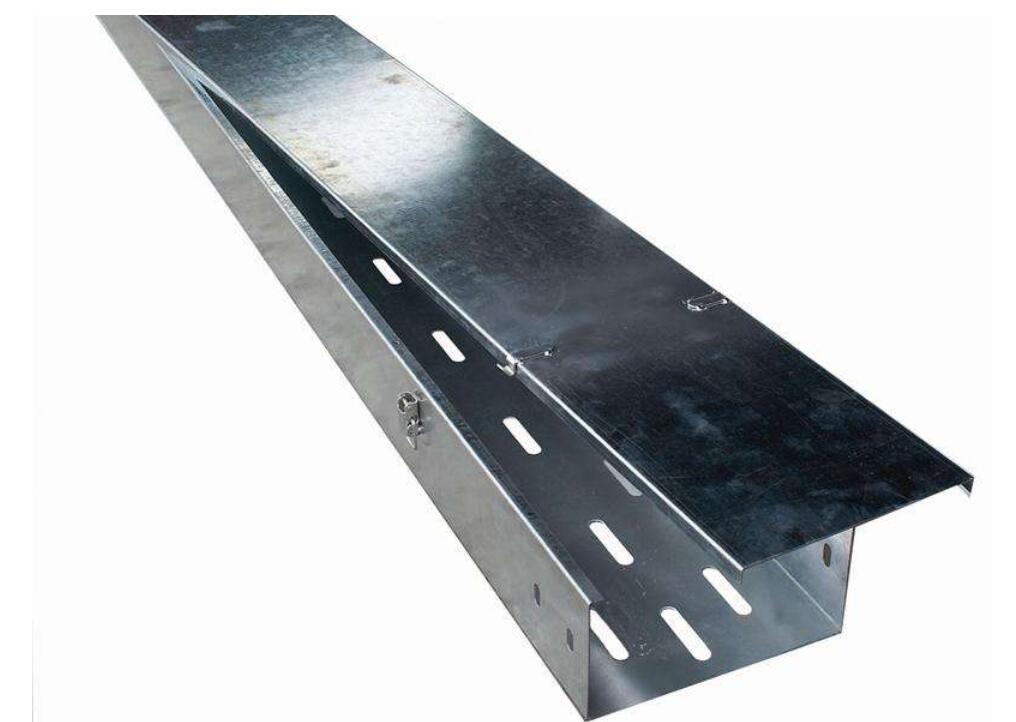

槽式電纜橋架由整塊鋼板彎成的橋架系統，槽式電纜橋架與托盤架的區別在于，高度與寬度之比不同，托盤架淺而寬，它具有一定的深度和密封性，那么大家知道山東槽式電纜橋架如何選擇?安裝過程中需要注意哪些事項?

　　山東槽式電纜橋架是一種全封閉電纜橋架。適用于敷設計算機電纜、通信電纜、熱電偶電纜等高靈敏度的零碎控制電纜。它對屏蔽和干擾控制電纜以及在嚴重腐蝕環境下保護電纜有很好的效果。

　　1)在選擇橋架的彎曲、上引和下引安裝時，不應小于電纜槽中允許彎曲半徑。

　　2)對于跨度大于6m的鋼索橋和跨度大于2m或承載要求大于荷載等級D的鋁索橋，應根據工程情況停止強度、剛度和穩定性的計算或試驗驗證。

　　3)多組電纜槽平行敷設在同一高度時，相鄰電纜槽之間應考慮檢修間隔。

　　4)槽式電纜橋架的寬度和高度見CESC3191 《鋼制電纜橋架工程設計規范》第2.2.2條。

　　5)槽式電纜橋架的寬度和高度見CEC 106: 2000 《鋁合金電纜橋架技術規程》第3.1.2條。

　　6)直通單片橋架長度可為2、3、4、6m。

　　7)山東槽式電纜橋架的外防腐處理見CECS3191 《鋼制電纜橋架工程設計規范》第3.4.2條。

　　有關注意事項

　　1.槽式電纜橋架的敷設方向應短而快，盡量沿墻、柱或梁敷設。

　　2.根據槽式電纜橋架的敷設趨勢，向土建和結構專業提出預留墻洞、樓板洞和吊架裝置時預埋鋼板的位置和荷載。并應與工藝專業、水暖專業、電力專業相協調。

　　3.空中隱蔽金屬線槽的布線在設計中應與土建專業緊密配合，根據不同的結構類型和施工方案合理確定線路和設備選型。

　　4.不同電壓和用途的電纜不應敷設在同一層電纜槽中;

　　(1)1kV以上、1kV以下的電纜;

　　(2)以同樣方式向一次負載供電的雙環電纜;

　　(3)應急照明和其他照明電纜;

　　(4)電力、控制和電信電纜。如果不同等級的電纜敷設在同一個電纜槽中，兩端應由隔板隔開。

　　5.在工程條件下，當設備或維修不需要附加集中荷載時，槽式電纜橋架的任務均布荷載按電纜自重均勻分布計算。

　　6.橋架不應與下列管道平行敷設。如果無法防止，電纜槽的位置應符合下列規定或采取相應的保護措施。

　　(1)線槽電纜橋架應在腐蝕性液體管道上方。

　　(2)山東槽式電纜橋架應在熱管下方。

　　(3)當易燃易爆氣體比空氣重時，山東電纜橋架應在管道上方。
